Установка георешетки на дорогу

Для более полного ознакомления с процессом установки георешетки на дорогу Вы можете посмотреть 2 коротких видео, расположенных ниже. После чего ознакомиться с технической информацией, которую мы разместили под видео.

Установка модулей георешетки на геотекстиль

Засыпка георешетки грунтом



Георешетка Пинема БГС. Руководство по установке на дорогах.

Подготовка земляного полотна

Объемная георешетка применяется для различных типов нагруженных участков, показанных на рисунках.

  • Грунтовые дороги (см. рис. 1).
  • Стабилизация основания автомобильных дорог и тротуаров (см. рис. 2).

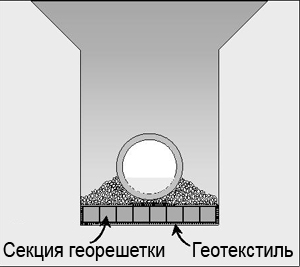

  • Устройство опорной прослойки для трубопроводов (см. рис. 3).
  • Стабилизация структур железнодорожного полотна (см. рис. 4).
  • Построение опорных стенок (см. рис. 5).
рис.1
рис.2
рис.3
рис.4.
рис.5

Степень и характер земляного полотна зависит от типа конструкции и специфики грунта.

  • Асфальтированные дороги, железнодорожные полотна и опорные структуры требуют точной сортировки и формирования земляного полотна.
  • Очень важную роль играет прочность армирующей конструкции, поэтому не следует экономить на материале при армировании почв.
  • Объемная георешетка не препятствует росту растений на армированном земляном полотне. Процесс корнеобразования не оказывает негативного воздействия на структуру георешетки. При этом объемная георешетка надежно защищает корни растений от механических повреждений и процесса эрозии почв.

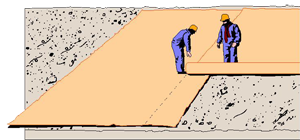

Укладка геотекстильного полотна
(мы рекомендуем TenCate Polyfelt TS 40, Пинема ТС-200 (ТС-250), ЭкоПан).

  • Большинство армирующих конструкций включает слой геотекстиля в качестве разделителя. Этот разделительный слой, помимо всего прочего, повышает устойчивость армирующей конструкции к нагрузкам.
  • Рулоны геотекстиля должны укладываться внахлест, немного перекрывая друг друга с одной из сторон.
  • Геотекстильный материал может также использоваться для создания горизонтального промежуточного дренажа. Для этого требуется толстый нетканый геотекстиль.
  • Для мягких грунтов требуется нетканый геотекстиль высокой прочности и большей толщины. В таких случаях укладки внахлест может быть недостаточно и следует сшивать между собой геотекстильные полотна в процессе укладки.

Установка секций объемной георешетки.

Вариант 1

Фиксация секций может производиться в 3 вариантах.

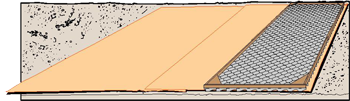

  • Вариант 1: Установить секцию и закрепить ее с помощью анкеров.

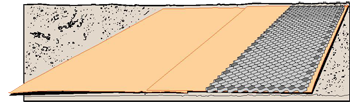

  • Вариант 2: Установить секцию и вручную заполнить грунтом все ячейки по периметру.
  • Вариант 3: Закрепить секцию в рамке. Рекомендуется его использовать исключительно для подводной работы или работы на очень холодных участках (нет рисунка).
Вариант 2

Далее следует засыпать ячейки грунтовым материалом. Для этого желательно поставить на секцию специальную переносную рамку, которая будет препятствовать высыпанию частиц грунта за пределы секции и облегчать процесс уплотнения насыпного материала.

Засыпка ячеек насыпным материалом.



Заполнение объемной георешетки

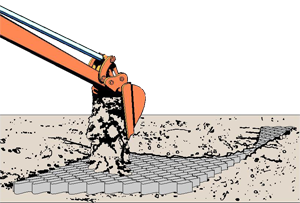

  • Для наполнения ячеек материалом желательно использовать фронтальный погрузчик или экскаватор.
  • Максимальная высота падения материала на ячейки – 1 м.

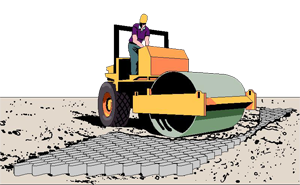

  • Переполнять ячейки следует не менее, чем на 50 мм. выше стенки георешетки. Затем уплотнять.

После завершения установки убедитесь, что высота насыпного материала не менее 10 мм. выше стенок георешетки.

Примечание: для заполнения можно использовать мелкий гравий или мелкий округлый камень. Его следует смешать с 40%-45% песка, чтобы предотвратить перемещение материала.
